电子SP PRO -混合离网逆变器综述
杰森Svarc
seleconic公司成立于1964年,总部位于澳大利亚墨尔本,拥有超过50年的电子和电力转换设备制造历史。在此期间,该公司已发展成为世界储能管理系统的领导者,并在最近开设了一个更大的制造工厂,以满足日益增长的需求。
说Selectronic谦虚是一种保守的说法,该公司生产的电池逆变器充电器可以说是世界上最先进的,只有一个相对较小的设计师和工程师团队。近年来,seleconic取得了显著增长,现在向全球各国出口,包括以制造一些最好的太阳能设备而闻名的德国。beplay全站App公司成功的部分原因是,与大多数其他逆变器制造商不同,seleconic只专注于设计和制造高性能的储能逆变器充电器。
电子制造一系列复杂的多模式电池逆变器充电器,可提供各种尺寸离网以及住宅和商业应用的电网储能。
Selectronic不能制造常见beplay 竞技但是一系列称为SP Pro的多模逆变器充电器。这些逆变器设计用于偏外电池和在电池电池设备上,需要电池存储和电源管理。然而,他们今天能够更多地使用最先进的逆变器中最先进的软件。
笔记:除了美国以外,seleconic SP PRO在大多数海外市场都有销售。
SP PRO是什么?
在我们讨论SP PRO的细节之前,让我们先明确一下它到底是什么:SP Pro本质上是一种先进的电池逆变器充电器。当然,市场上有很多电池逆变器充电器,但SP PRO真正的亮点在于它的先进功能和驱动它的软件在能量管理方面。SP PRO可以设置为以下一个或多个系统:
并网电池后备系统(UPS)
混合太阳能储能beplay全站App系统
独立(离网)电力系统
商业能源管理系统
还有各种各样的配置选项,比如交流或直流耦合使用一个或多个太阳能逆变器或太阳能电beplay全站Appbeplay 竞技荷控制器来创建模块化太阳能存储系统。此外,SP Pro可以用作商业能源管理系统,以减少峰值负荷(峰值跳跃)。要将其关闭它也可以用来改造或者通过交流耦合为现有的并网太阳能装置添加电池。beplay全站AppSP PRO可以与任何通用的并网太阳能逆变器一起使用,但如果与电子认证太阳能逆变器结合使用,则可以提供beplay全站App更多的功能,下面将详细说明。
电池的选择
SP PRO系列最初设计用于所有品种的深循环铅酸电池组浸水,密封,凝胶或AGM,电压为24V、48V或120V。为了准确监测和充电深循环电池系统,seleconic开发了一系列先进的电池传感器到SP PRO,以确保准确充电。一个很好的例子是中线监测,它可以在铅酸电池组出现故障或电池组可能导致进一步问题之前检测出铅酸电池组的故障。
兼容的锂电池
随着锂电池系统已经发展成为大多数应用的首选电池化学,兼容电池的清单已经显著增长,包括许多受欢迎的管理*锂电池系统,包括:
LG化学结合
LG化学机架安装
比亚迪高级级
比亚迪LVS.
Sonnenschein
PylonTech US2000
PylonTech US3000
*管理锂电池系统必须与SP Pro兼容,以通过电池充电状态(SOC)和其他数据,以便正常运行,提高电池寿命并保持正确的充电/放电速率。
自我管理的锂电池
最近,新一代,高性能自我管理的锂电池系统占据了大部分市场,SP Pro与所有领先品牌兼容,包括:
兼容的自我管理锂电池系统-不需要专用通信
Simpliphiφ
PowerPlus能源
Genz.
发现AES
自管理锂电池是独立运行的,因为电池BMS负责电池充电,不需要与逆变器直接通信。然而,像任何逆变器,SP PRO必须编程与正确的设置,以匹配电池。自我管理的锂电池是改装系统和取代旧的铅酸电池组的完美选择。
离网太阳能发电系统beplay全站App采用Selectronic SP PRO、Powerplus Energy自助锂电池系统和交流电,外加一个Fronius Primo太阳能逆变器。看到最佳离网系统回顾.
昂贵的价格标签
SP PRO是市场上最昂贵的多模逆变器之一,比SMA sunny island和施耐德电气XW+高出约20-30%。然而,当比较类似的连续和峰值功率额定值时,SP PRO相当于一个更大的逆变器。此外,它不需要昂贵的附加电池监视器、电能表或外部继电器来操作,因此总系统成本相当有竞争力。
强大的离网逆变器
在澳大利亚,SP PRO被太阳能设计师和安装商视为离网和独立太阳能系统的领先逆变器。beplay全站App巨大的浪涌功率输出额定,先进的传感器,智能监控,交流和直流耦合能力和多种电池选项,包括锂和铅酸,使其成为任何严重离网安装的首选。
SP PRO与许多著名的离网逆变器相比-点击放大
与大多数混合逆变器不同,SP PRO是独一无二的,因为它可以通过附加功率它的额定通功率为63A或15kW,是市面上所有单相逆变器中最高的。这意味着在大多数应用中,整个家庭或企业都可以通过逆变器进行管理和备份。另一方面,大多数混合逆变器只能支持较小的基本负载或基本电路。
成本与功能-如果你正在寻找安装一个简单的电池系统自用和有限的备份电源,或如果你是一个非常紧张的预算一个常见的一体化的混合变频器将是一个更经济的选择。查看我们的指南选择漏斗或混合逆变器在这里。
典型配置-太阳能交流耦合混合储能系统beplay全站App
扩界太阳能beplay全站App
SP Pro可以是交直流耦合这意味着如果需要耦合额外beplay全站App的太阳能逆变器或太阳能光伏的尺寸可以很容易地扩大beplay 竞技MPPT太beplay全站App阳能充电控制器.这也为电池的使用提供了更大的灵活性,特别是当有直流和交流负载时。
与其他逆变器充电器不同,当交流与太阳能逆变器耦合时,seleconic不受1:1规则的限制——这是指交流耦合太阳能逆变器的尺寸不能大于逆变器-充电器的额定值。beplay 竞技beplay全站App例如,使用5kVA Victron Multiplus逆变器,可以使用最大5kW的Fronius太阳能逆变器。beplay全站App然而,使用SP PRO,如果您使用'selectronic认证'或“Scert”太阳能beplay全站App逆变器,如Fronius Primo,Symo或ABB(FIMER),那么您有2:1比率,加上更多的太阳能如果需要,可以直流耦合。注意,必须订购Scert逆变器,超过标准逆变器的成本。
注意:如果SP PRO与通用的交流耦合太阳能逆变器一起使用,那么1:1规则适用,因为它不能控制太阳能逆变器的beplay全站App输出。此外,对于离网系统,只有一个Scert太阳能逆变器可以与SP PRO一起使用。beplay全站App
商业应用
SP链路监控和编程软件
SP PRO通常是高端离网和混合动力系统的首选产品。然而,对于更大的商业太阳能与电池备份的情况,它做了,直到最近有beplay全站App一个主要的限制,这是它不能耦合超过一个逆变器每相。这个新特性被称为泛城,每相最多可连接四个SP PRO逆变器。目前,最大的SP PRO有巨大的20kW连续每相输出,这是非常高的,足以满足许多商业安装。另外,SP PRO也可以交流一些beplay全站App太阳能光伏电压为其额定容量,因此20kW逆变器可以管理到达40kW的太阳能阵列。因此,大型60kW 3相系统可以处理高达120kW的太阳能,加上额外的太阳能容量能够通过直流耦合连接如果需要。beplay全站App
Off grid dairy farm powered by 3 x SP PRO's AC coupled with 60kW solar
"},"hSize":6,"floatDir":"right","html":"","url":"https://www.youtube.com/watch?v=Fd4v8SHu2qo","thumbnailUrl":"https://i.ytimg.com/vi/Fd4v8SHu2qo/hqdefault.jpg","resolvedBy":"youtube"}" data-block-type="32" id="block-yui_3_17_2_1_1523673365648_109828">" data-provider-name="">
离网奶牛场由3 × SP PRO的AC和60kW太阳能供电beplay全站App
这是一个强大的逆变器,用来管理范围广泛的能源供给和非常高的连续加载,以确保不间断电源(UPS),不管你是完全的网格,连接到一个不可靠的电网,或者想要紧急电源偶尔停电的事件或自然灾害。SP PRO逆变器具有巨大的浪涌负载能力和可选的外部直通功率能力(最高可达60kW或250A /相),适用于各种安装。
高级软件及监控

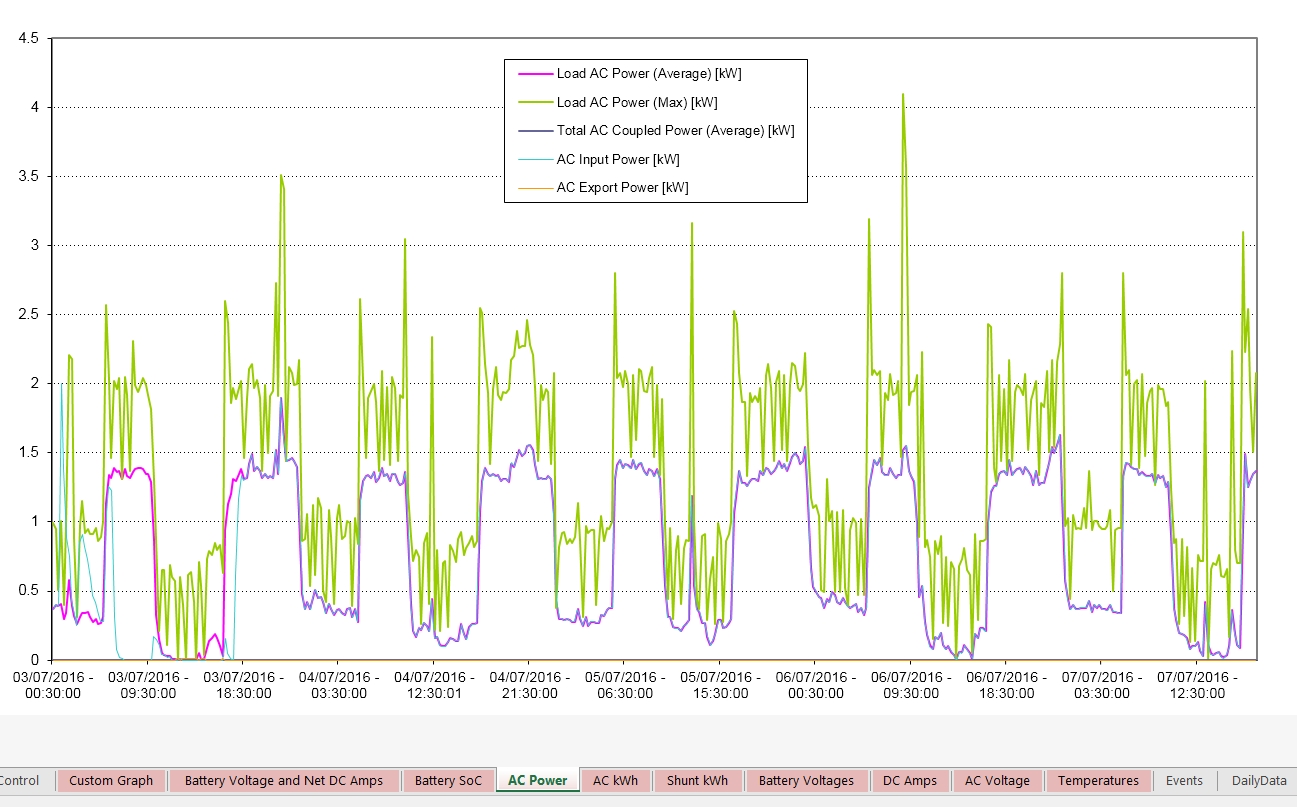

SP-Link软件-众多配置页面之一
我个人设计并安装了数百个混合和离网储能系统,我认为SP PRO的突出特点是先进的软件包。拥有一个健壮可靠的并网或离网逆变器是很好的,但真正负责控制系统的是软件。seleconic的SP-Link软件是一款免费的、可定制的软件包,包括220多个设置,可以实现完全控制。这对于市场上的许多新电池技术来说尤其重要,这些技术需要独特的充电设置和监控。另一个经常被许多制造商忽视的好处是向后兼容性。几乎所有由seleconic发布的新软件和固件升级都与2008年发布的第一个型号SP PRO兼容。
最新功能和进步
最新一代SP PRO具有更先进的通信功能,可用于多相系统操作和标准的“托管”锂电池连接(以前需要一个新的通信卡)。此外,还发布了3.5kW、48V的SP PRO。这种新型逆变器(SPMC480型)的尺寸适合更小的混合应用,希望利用许多锂48V电池选项。另一个改进是交流耦合恢复模式,允许在低电池断开的情况下,从交流耦合光伏轻松地电池充电。
更多的功能和进步:
通过Select.Live远程配置和访问Sp.Link
Fronius Symo变频器已通过电子认证(8.2kW至15kW)
PowerChain技术 - 并行逆变器操作
PowerChain技术
最新的进步是新的Powerchain技术,它允许多个SP PRO并行工作。这是SP PRO为数不多的限制之一,也是许多安装者长期以来希望看到的东西。
Powerchain提供无波动电压和频率(无纹波),最多使用12台20kW SP PRO逆变器(每相4台),可提供240kW的电力。结合交流耦合太阳能,这允许高达480kW的光伏发电beplay全站App,或远远超过0.5MW的光伏与超大的因素。另一个好处是Powerchain安装非常简单,逆变器之间的“即插即用”连接。不需要集线器,分流或复杂的布线。
新的Powerchain技术允许逆变器与使用Fronius Symo逆变器的高达225kW的光伏逆变器或使用40kW SelectSun逆变器的480kW光伏逆变器并行和交流运行。
监控和控制通过选择生活
2018年初,seleconic发布了一款名为the的附加设备Select.live.这个小型通信单元使用云门户实时监控您的系统在世界任何地方,并提供有关系统的能源产生、消耗的信息,并提供易于阅读的图形和系统状态信息。然而,它缺乏一些细节,包括电池电压和各相负载。希望在不久的将来,这个问题将与远程控制和编程选项一起得到解决。
这是Select最近急需的新功能。live,这是一个救生,是允许访问SP.link软件,使远程配置和设置更改从世界上任何地方的能力。
系统监控通过选择。live app -很快使高级远程访问SP.Link
附加功能
越深,查看SP Pro您似乎找到的功能越多,包含4个继电器输出,用于控制负载,到多个数字输入和输出,它可以像计算机PLC控制器一样使用。然后,有用于电容器充电和中线监控的系统预先启动,用于警告,如果大电池组(铅酸凝胶或AGM)中存在有故障的单元,则没有其他逆变器的特征市场目前已内置。这真的展示了一个相对小的公司在侧重于开发核心产品时可以实现的。

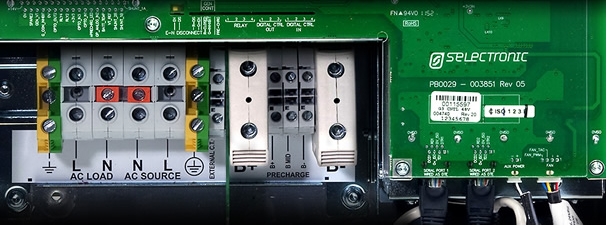

内部SP PRO - AC和DC连接
包装 - 摘要
澳大利亚制造的seleconic SP PRO逆变器已经被证明是非常可靠的,受到安装人员和客户的高度评价。这是由世界各地许多20多年的离网装置与老一代电子逆变器运行的支持。
高质量,高连续和浪涌额定功率,先进的监控功能,和灵活的两者交直流联轴器选择使它成为当今市场上最好的储能逆变器之一。另外,内置63A直通的权力额定,聪明的软件,四个继电器,数字I/O控制,以及与领先的锂和VRLA电池的兼容性,使SP PRO的功能列表远远大于甚至最好的欧洲或美国制造的电池逆变器充电器。
如果您要安装强大可靠的离网或混合动力装置,那么SP Pro系列将很难通过。价格可能是溢价,但是当您管理价值数以千计的电池存储系统时,它很容易证明。
看最新的SP职业规范这里的数据表
